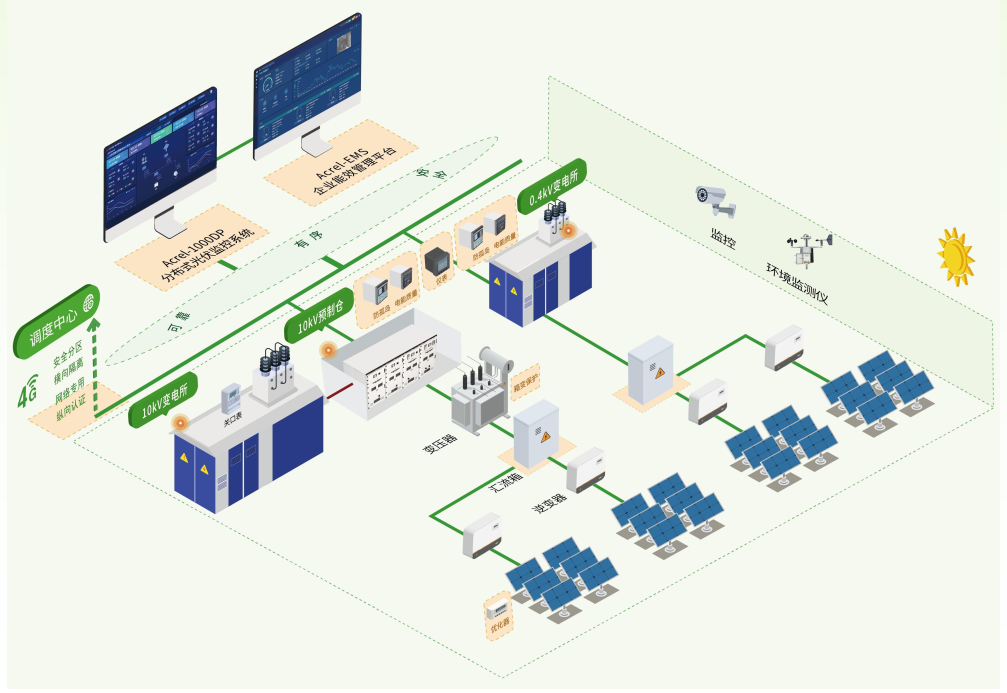

安科瑞Acrel1000-DP分布式光伏電站電力監控系統為分布式光伏電站運維子系統提供了解決方案，滿足GB/T 38946《分布式光伏發電系統集中運維技術規范》中對運維子站的相關技術要求。
數據信號采集
（1）運維子站采集的模擬量數據包括下列內容:
a)分布式光伏發電系統每個并網點有功功率?無功功率?電壓?電流?頻率?電能量等數據;
b)分布式光伏逆變器有功功率?無功功率?電壓?電流?功率?溫度等數據;
c)匯流箱各路電流?匯總輸出電流?母線電壓量等數據;
d)分布式光伏發電系統周圍環境包括環境溫度?輻照度?電池板溫度等數據;
e)子站應建立數據存儲,存儲時間應不少于7d?
圖2 分布式光伏監控系統數據顯示
（2）運維子站采集的狀態信號包括下列內容:
a)分布式光伏發電公共連接點斷路器?隔離刀閘和接地刀閘位置?保護硬接點狀態以及遠方/就地控制等各種開關量信號;
b)分布式光伏發電每個并網點斷路器和隔離開關的位置信號?重合閘位置?保護動作及告警信號;
c)光伏逆變器運行狀態及告警信號;
d)分布式光伏發電主升壓變壓器分接頭擋位(當采用有載調壓變壓器);
e)光伏匯流箱保護動作及告警信號;
f)分布式光伏發電保護?安全自動裝置等設備狀態,保護動作及告警信號,運行人員操作順序記錄信息?
圖3 分布式光伏監控系統狀態顯示
數據信息處理
子站宜對所采集的實時信息進行數字濾波?有效性檢查?工程值轉換?信號接點抖動**?刻度計算等加工?數據采集子系統可進行數據合理性檢查?異常數據分析?事件分類等處理,并支持常用的計算功能,支持對采集的各類原始數據和應用數據分類存儲和管理?
圖4 分布式光伏監控系統數據展示
7.光伏運維主站解決方案
安科瑞AcrelEMS企業微電網能效管理平臺適用于分布式光伏電站的運維管理。GB/T 38946《分布式光伏發電系統集中運維技術規范》中對集中運維主站的相關技術要求如下：
集中運行監視宜具備以下功能:
a)基礎信息展示:基礎信息包括場站名稱?場站地理位置?場站容量?場站組件面積等;
b)電站實時監視:具備主要測點的分時?分日?分月以及分年的數值展示圖表;
圖5 分布式光伏電站場站管理及發電功率實時監控
c)電站統計分析:具備主要性能參數的分時?分日?分月以及分年的數值展示圖表,主要性能指標包括系統PR?等效利用小時數等;
d)歷史信息查詢:逆變器?匯流箱?電度表?環境監測儀?并網點?變壓器等設備監測點的歷史數據查詢與導出;
e)單電站數據展示:直觀展示電站全年?各月的計劃完成情況?上網電量?綜合效率等統計指標;
f)多場站數據展示:對集團*的多電站計劃完成率?上網電量?綜合效率和資源分布等關鍵指標進行多角度?多維度的分析;
g)報表管理:根據需求選擇歷史數據,生成不同格式和類型的報表;報表應支持文件導出和打印等功能?
圖6 日月年發電數據報表及逆變器發電曲線分析
操作與控制宜具備以下功能:
a)支持對電站設備的操作與控制,包括遙控?遙調?人工置數?標識牌操作?閉鎖和解鎖等操作;
b)防誤閉鎖:支持多種類型自動防誤閉鎖功能,包括基于預定義規則的常規防誤閉鎖和基于拓撲分析的防誤閉鎖功能;操作指令宜經過防誤驗證,并有出錯告警功能;
c)順序控制:能夠按照預先設定的順序和流程控制電站設備動作;
d)支持操作與控制可視化;
e)操作與控制宜有記錄,包括操作人,操作對象?操作內容?操作時間?操作結果等,可供調閱和打印?
圖7 遙控操作驗證及操作記錄
故障告警管理宜具備以下功能:
a)能夠?qū)⒎植际焦夥l(fā)電系統現場所采集到的各設備故障類遙信信號上報*集中運維系統進行展示;
b)能夠記錄故障告警的發生時間?設備位置?*近操作記錄?故障狀態等信息;
c)能夠?qū)υ诩羞\維系統中展示出來的故障類遙信信號的信息進行基本操作,如刪除?信息修改?查詢;
d)能夠?qū)收闲畔⑴挪榻鉀Q完畢后對故障造成的損失進行評估;
e)能夠?qū)τ晒收细婢疤幹眠^程形成的故障案例進行分類管理,具備快速訪問和查詢的功能?
圖8 告警分*和異常分析
集中運營管理宜具備以下功能:
a)運行值班管理對將電站生產運行值班過程中的主要事件進行記錄;
b)巡點檢管理:制定巡點檢的操作方案,包含巡點檢設備?巡點檢路線?巡點檢任務以及異常數據反饋等功能,異常數據可以自動觸發故障單;
c)報告報表功能:能夠按照既定要求形成相應的報告和報表功能,并支持文件導出要求;
d)資料管理功能:具備對系統相關資料進行分類管理的功能,并支持快速訪問和查閱?
圖9 巡檢管理及用戶報告
設備?工器具及備品備件管理宜具備以下功能:
a)物資編碼管理:系統宜支持按照GB/T50549要求進行編碼設定的功能;
b)物資臺賬管理:系統宜支持對設備和部件?備品備件?工器具等物資信息和資料進行分類錄入?刪除?修改和查詢的功能;
c)工器具管理:集中運維系統宜具備對場站配備的工器具的種類和數量統計功能,同時宜具備對工器具校驗周期提醒的功能;
d)備品備件管理:集中運維系統宜具備場站配備的備品備件的種類和數量統計功能,同時宜具備對備品備件安全庫存的定義和缺庫提醒的功能?
圖10 設備檔案和設備保養管理
安全管理宜具備以下功能:
a)安全組織管理:實現集團公司?電站區域公司安全組織架構設定功能;
b)安全綜合管理:各種安全相關的制度?培訓?考核?應急等的文檔管理功能;
c)安全檢查管理:實現安全檢查計劃?任務?結果的管理功能;
d)安全事故管理:實現安全事故登記與處理閉環管理功能?
檢修維修管理宜具備以下功能:
a)檢修維修單管理:實現各種故障檢修維修工作的單據登記?檢修
維修過程的資料?檢修維修結果的信息管理功能;
b)檢修計劃管理:實現檢修計劃信息的登記管理功能,信息內容包括基本的季度?月度檢查計劃等;
c)缺陷管理:實現各種設備?各來源的缺陷信息登記?缺陷處理及處理結果信息登記功能;
d)隱患管理:實現各種設備?各來源的隱患信息登記?隱患治理及治理的記過信息登記功能;
e)預防性維護管理:實現預防性維護計劃,維護工作的內容登記維護管理;包括預防性維護計劃?定期預防性維護檢驗等維護保養信息內容管理功能?
圖11 工單管理和缺陷記錄
系統管理宜具備以下功能:
a)權限設置:登錄權限?場站權限?功能權限?數據權限;
b)在線用戶管理:用戶登錄?操作記錄;
c)時間同步:宜采用簡單網絡時間協議(SNTP)對時方式,并以此同步各子站;
d)Web功能:主站宜具備相關數據的信息發布?瀏覽和下載等Web功能?
圖12 用戶權限配置及用戶狀態監測
光伏發電功率預測
運維主站可根據當日光照和溫濕度數據預測光伏電站發電功率數據進行對照，用于驗證光伏電站發電效率。
圖13 光伏運維主站、子站發電功率預測功能
